HYDAC傳感器工業流體監測的“智慧之眼”工作原理全解析
發布日期：2025-08-22 點擊：12
在液壓系統、潤滑管理、過程控制等工業領域，精確監測壓力、溫度、流量等參數是保障設備安全與效率的核心環節。作為全球流體技術杰出者，HYDAC傳感器憑借其高精度、高可靠性的設計，成為工業自動化系統中至關重要的“感知單元”。本文將深入解析其核心傳感器的工作原理，揭示其如何將物理信號轉化為可讀的數字信息。

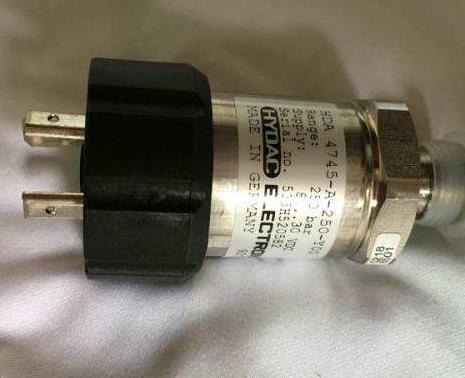

一、壓力傳感器：應變片與壓阻效應的協同
HYDAC壓力傳感器的主流技術基于金屬應變片或壓阻式硅芯片的變形檢測：
1.機械結構：傳感器內部集成彈性元件（如波登管、膜片），當流體壓力作用時，彈性元件產生微小形變；
2.信號轉換：
應變片型：在彈性元件表面粘貼金屬應變片，形變導致電阻值變化（ΔR/R∝應變ε），通過惠斯通電橋電路將電阻變化轉化為電壓信號；
壓阻型：直接在硅芯片上擴散壓敏電阻，利用半導體材料的壓阻效應（電阻率隨壓力變化），靈敏度較金屬應變片提升10倍以上；
3.信號調理：內置ASIC芯片對微弱電壓信號進行放大、濾波與溫度補償，最終輸出4-20mA或0-10V標準信號。
例如，HYDAC的EDS系列壓力傳感器可在-40℃至125℃環境下保持±0.5%FS的精度，廣泛應用于注塑機、風電齒輪箱的液壓壓力監測。
二、溫度傳感器：PT100與熱電偶的“冷熱解碼”
針對流體溫度監測，HYDAC提供兩種主流方案：
1.PT100鉑電阻傳感器：利用鉑電阻隨溫度變化的特性（0℃時阻值為100Ω，溫度系數0.00385Ω/℃），通過三線制接法消除引線電阻誤差，測量范圍可達-200℃至600℃；
2.K型熱電偶傳感器：基于塞貝克效應，兩種不同金屬（鎳鉻-鎳硅）的接點產生熱電勢，經冷端補償與線性化處理后，適用于高溫環境（如冶金行業液壓系統）。
三、流量傳感器：渦輪與電磁的“流速追蹤”
1.渦輪流量計：流體沖擊葉輪旋轉，磁敏傳感器檢測葉輪轉速（脈沖頻率），通過標定系數轉換為體積流量，適用于低粘度介質（如液壓油）；
2.電磁流量計：基于法拉第電磁感應定律，導電流體切割磁場產生感應電動勢（E=k·B·v·D），直接反映瞬時流量，無機械磨損，常用于冷卻水系統監測。
技術優勢：工業環境的“自適應專家”
HYDAC傳感器通過以下設計實現嚴苛工況下的穩定運行：
1.全焊接不銹鋼結構：抵御振動、沖擊與腐蝕性介質；
2.數字通信接口：支持CANopen、PROFIBUS等協議，實現遠程診斷與參數自校準；
3.冗余設計：雙傳感器模塊互為備份，滿足功能安全（SIL2）要求。
從液壓系統到新能源裝備，HYDAC傳感器以“感知-傳輸-決策”的全鏈路優化，重新定義了工業流體監測的精度與效率，成為智能工廠建設的基石技術之一。
